Co je to SDR

Softwarové radio SDR (Software Defined Radio) je moderní rádiová technologie, která využívá přímého digitálního zpracování signálu. Přijímač neobsahuje fyzicky žádné detektory, demodulátory, ani drahé filtry - vše se řeší softwarově. Konstrukce takového přijímače obsahuje často jen jednoduché vstupní obvody, signál je pak veden přímo na rychlé A/D převodník(y) a veškeré další zpacování signálu zůstává pouze softwarovou záležitostí. Ve spojení s vysokým výpočetním výkonem dnešních procesorů se tím nabízí zcela unikátní možnosti, které lze navíc stále rozšiřovat pouhou úpravou softwaru, bez dalších zásahů do zapojení přijímače.

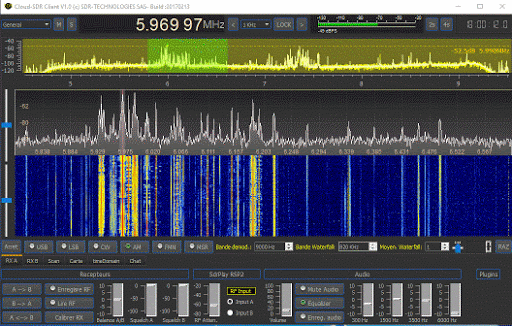

SDR ukázka - kliknutím otevřeš!

Možná jste to už viděli - ve "vodopádu" se na barevné displeji v graficky klesajícím toku dat zobrazují v nastavené šíři barevně aktivity - signál, když někdo vysílá.
Hlavní výhoda: vidíte všechnu aktivitu najednou!
Máte viditelný přehled o celé šíři nastaveného pásma nebo rozsahu.
Víte o každé aktivitě (vysílání) která se objeví a kliknete na ni a ihned můžete poslouchat! A přitom dále sledovat vodopád - okolí, jestli se neobjeví jiný signál. A to je obrovská výhoda oproti dosavadnímu způsobu fyzického ladění. Kdo si to nezkusí, neuvědomí si úplně tu snadnost obsluhy a přehlednost! Dosud jsme naladili frekvenci a slyšeli jenom to co jsme naladili, a netušili jsme, jestli zrovna někdo nevysílá na vedlejších frekvencích nějakých. Zatím co na displeji - na vodopádu - okamžitě vidíte i vedlejší signály - vysílací aktivity, a můžete na ně hned rychle překlikávat...

Vyzkoušejte si to hned! Na počítači nebo na mobilu, tak kde právě jste - systém SDR, který "poslouchá" z antény někde v západním Německu tuším:

SDR ukázka (stejný link jako obrázek výše)

- povolte (odsouhlaste kliknutím) tam zvuk - poslech
- klikněte ve vodopádu na světlé lajny svislé, značící přítomnost signálu
- vodopád si můžete na displeji prstama roztáhnout, zvětšit, nebo přiblížit, nebo ovládat tlačítky, myší, jak jste běžně zvyklí na webech a aplikacích
- do kolonek tam níže zkuste zadat třeba zajímavou frekvenci 7,075 MHz...
- vyzkoušejte si různé typy modulace kliknutím na tlačítka SSB, FM a jiná...

Proč se o SDR zajímat?

Se slušným softwarovým vybavením lze pomocí SDR poslouchat (demodulovat, dekódovat) všechno, co vysílá v kmitočtovém rozsahu, který SDR hardware zvládá přijímat.
Vyplývá to z podstaty softwarově definovaného radiopřijímače - co si softwarově nadefinuješ, to máš. Kdo se chce této oblasti více věnovat, má tedy o zábavu postaráno!

Softwarové rádio je nejspíše budoucnost rádiové komunikace. Tím, jaké přináší výhody a možnosti, kterých při klasické konstrukci rádiových zařízení nebylo možné dosáhnout, si myslím, že to je jasné, kam se bude ubírat pokud ne hlavní, tak výrazná větev, možnost, jakým způsobem sledovat a poslouchat celá široká pásma. Mnoho výrobců si to již uvědomuje a staví své nejnovější produkty na bázi SDR již nyní. Jedná se například o nejmodernější komunikační a monitorovací přijímače (R&S, AOR), mikrovlnné spoje (Alcoma, Racom) a hi-tech spotřební elektroniku. Významně se tato technologie uplatňuje také v mobilních komunikacích, kde umožňuje kombinovat širokou paletu protokolů a standardů měnících se v reálném čase (GPRS/EDGE/UMTS/HSPA).



Jak získat SDR přijímač/vysílač??

Mrkněte se na přehled firem a možností zde na webu v nižší části...

a v levém menu na tomto webu na další odkazy :)

---

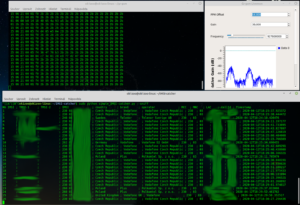

Jednoduchý IMSI Catcher

Alias jednoduchá hračka pro ty, kteří se doma trochu nudí a chtěli by si vyzkoušet, co všechno lze dekódovat pomocí levné klíčenky RTL-SDR. Následující popis nemá nabádat k porušování zákona o elektronických komunikacích, ale slouží jako jednoduchá demonstrace funkce SDR přijímačů pro studijní účely. Co to je IMSI Catcher?
Klikněte na obrázek:
